DB500S Clone ?

DB 500-SDB 500-s Clone of niet ?

Welkom op deze pagina.Ik toon hier wat afbeeldingen van een (fake ?) Dreambox 500-S die ik op een rommelmarkt voor weinig heb gekocht, met als klacht slechte ontvangst.Inderdaad slaat hij ca. 75 procent van de kanalen over, en naar het zich nu naar aanziet is dit een slechte clone van de originele DB 500-S ontvanger.Toch wil ik proberen de ontvanger een beetje te verbeteren, ik heb hem nu toch. Dream Multimedia, Dreambox en alles er omheen zijn beschermde merken / merknamen. Op geen enkele wijze is Dream verantwoordelijk voor de kwaliteit van mijn (fake) ontvanger !!

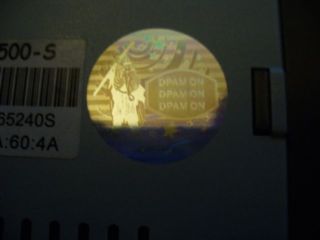

De hologram sticker aan de onderzijde van de ontvanger. Wat staat daar ? DPAM ON ?? ????

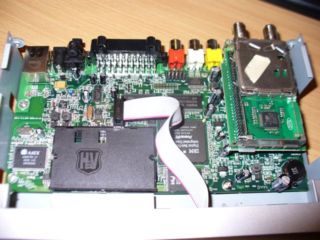

Binnenkant van de ontvanger. Open behuizing aan de rechterkant zou origineel ook zijn. Gele condensator wijst op clone, gegraveerde LAN aansluiting zou origineel zijn, twee spoeltjes achter de kaartlezer dezelfde hoogte wijst op fake.

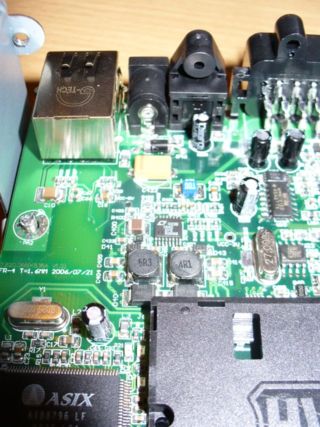

Type materiaal van PCB en productiedatum duidelijk te zien evenals 5R3 en 4R1 van dezelfde hoogte.

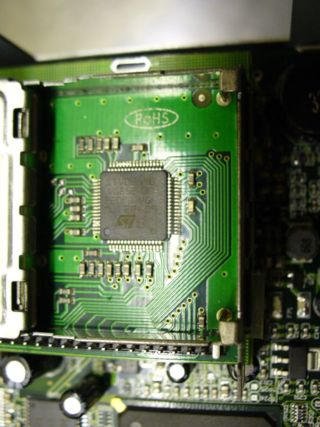

Tunerchip. STV02998 / VG552400Via internet ben ik inmiddels in het bezit van iets wat heel veel lijkt op een schema van de Dreambox 500S.

De ontvangst was te verbeteren door het aanbrengen van twee low-esr elco's over de meetpunten van +5 Volt en +3,3 Volt. Als waarde heb ik twee keer 2200 uF gebruikt. Met de oscilloscoop gemeten zat er op beide spanningen een rimpel van ca. 500 kHz die 10 % top-top was t.o.v. de spanning. (500 en 330 mV). Na het plaatsen van de elco's zakte de rimpel naar ca 20 mV top-top voor beide spanningen en wordt ca. 98 % van de stations gevonden met mijn Multytenne.
