Gestoord


Gestoord wordt je ervan....

Nog weer een storingsbron opgedoken:

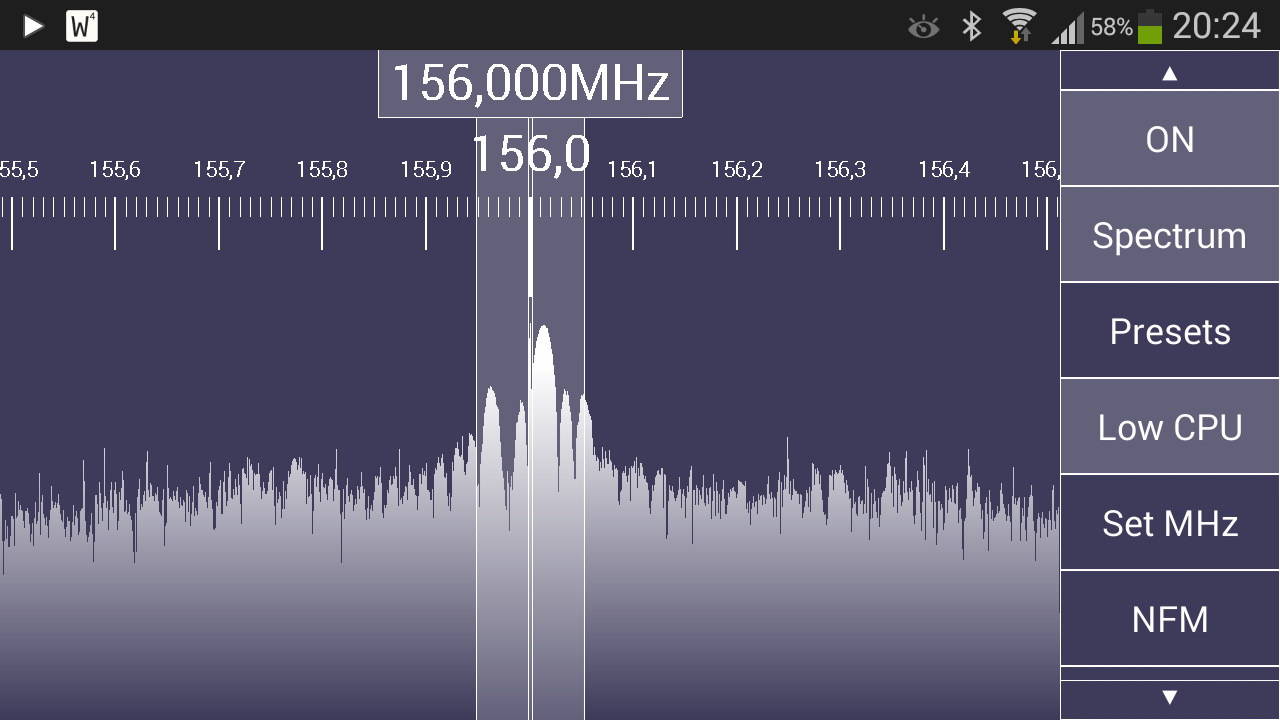

Regelmatig gebruik ik RTL_TCP vanuit de woonkamer waarbij de RTL_TCP draait op de server boven. Regelmatig verbaasde ik me erover dat als ik de server via VNC over had genomen ik nog minutenlang storing had op veelvouden van 12 MHz.en dat dan steeds met een royale bandbreedte van ca 200 kHz. Steeds viel deze veelvuldig aanwezige storing na ca 15 minuten weg, wat toevallig ook overeenkomt met de schermvergrendel tijd van de via VNC overgenomen server. Het bleek dat zodra deze server beeld gaf (dual monitor, 1 maal VGA en 1 maal DVI) de storing aanwezig was en na het inschakelen van de schermvergrendeling was deze storing weg. Wederom met de portabel Spectrum Analyzer (Galaxy S3 met RTL stick) aan de wandel en deze keer is de oorzaak gevonden in de adapter / converter die van het DVI signaal van de server een HDMI aansluiting maakte voor het scherm. De oorzaak laat zich raden na het aanschouwen van onderstaande afbeelding:

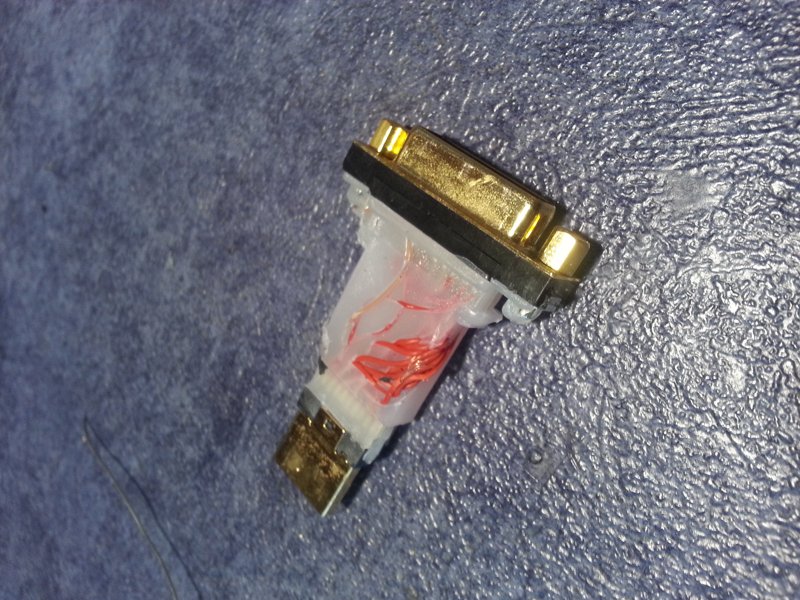

De adapterstekker blijkt over geen enkele afscherming te beschikken ! Deze stekker vervangen door een korte adapterkabel (20 cm, via allekabels punt nl) en weer een stoorbron vakkundig zijn nek omgedraaid.



Alweer enkele weken is het nagenoeg onmogelijk om op HF rondom 160 en 80 meter en vanaf 15 meter tot ruim boven de 20 meter iets op een normale manier te ontvangen. Er staat een enorme ratelstoring over de hele band heen die op de Spectrum Analyzer als een pulserend signaal over een breed spectrum wordt weergegeven.



Ik had eerst geen idee waar ik die storing nu weer had opgelopen. Ik ben wel actief geworden met meteo sondes maar een sonde met afgekoppelde batterij zal toch geen 12 MHz oscillator meer actief hebben.

Dus de RTL stick via de USB OTG kabel aan de Samsung Galaxy S3, SDR touch opstarten, sprietantenne aansluiten en even wandelen. Beneden was het bijna weg, in de hobbykamer was het toch wel sterk. Beetje richten en sturen, met de antenne langs wat netwerkkabeld en ineens werd het signaal duidelijk sterker toen ik in de buurt van de USB audiokaart kwam. Die had ik 2 weken geleden aangesloten om audio van de Icom in FLDIGI op Ubuntu te sturen voor het volgen van HAB (High Altitude Balloons). USB stekker eruit getrokken en zie hieronder het schone resultaat.

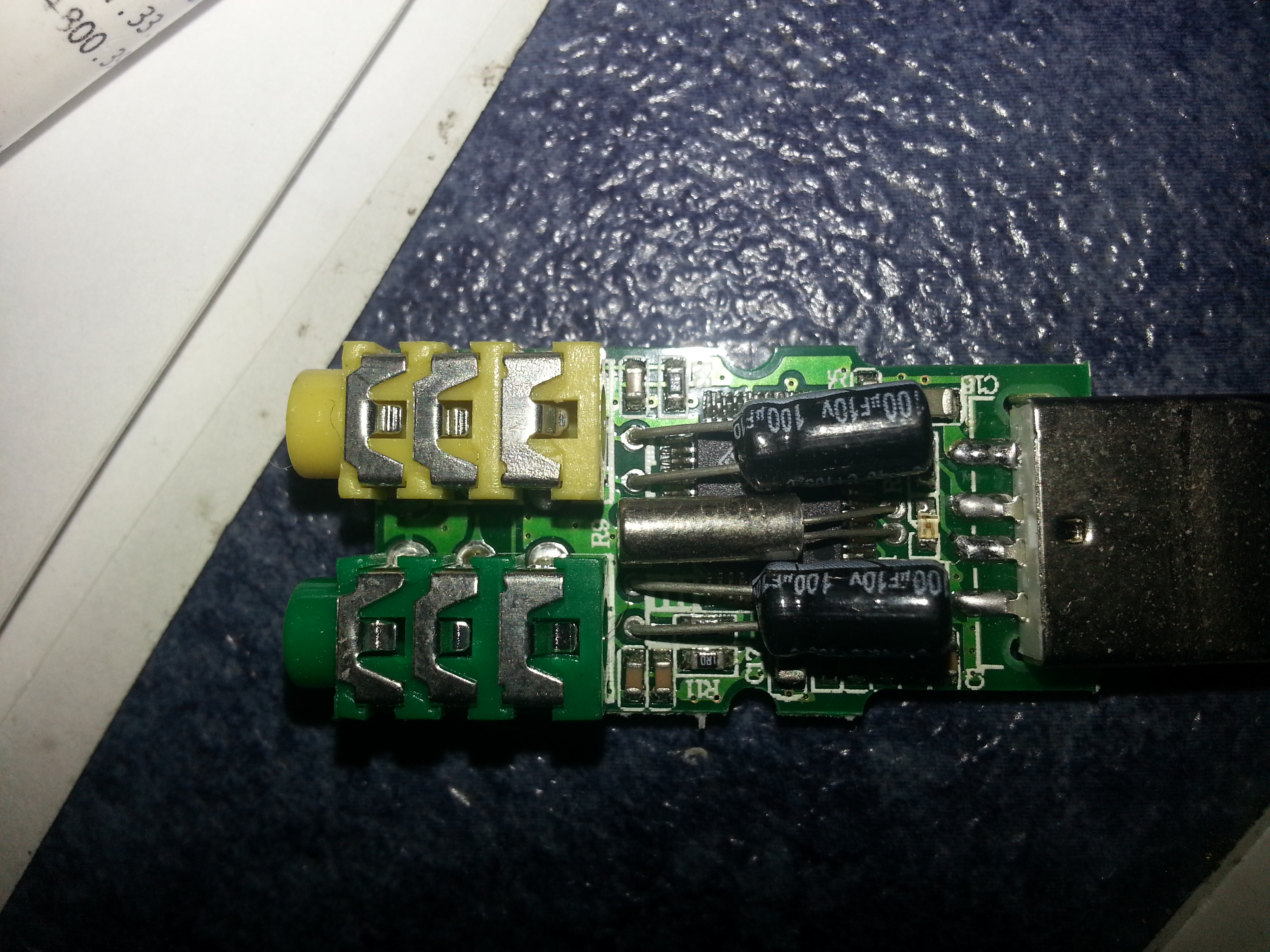

De Chinese USB geluidskaart hieronder als opengewerkt model, let op het 12 MHz kristal met best wel lange pootjes. Maar ja, anders ging de behuizing zeker nier meer dicht....

Centerfrequentie = 12 MHz span = 1 MHz per divisie (dus 6 - 18 MHz op één afbeelding)

12 MHz center frequentie met storing

Een heel enkele keer is het rustig maar bijna altijd (overdag en 's avonds) is het niet te genieten. Woensdagochtend dacht ik.... Kom, laat ik eens een storing melden bij Agentschap Telecom om te kijken of ze me daar net zo goed vanaf kunnen helpen als van de CV ketel storing (waar ik gelukkig nauwelijks last van heb op dit moment).

Uuiteraard is de eerste vraag dan of je gecontroleerd hebt dat de storing niet van jezelf afkomstig is, dus ik dacht, er is toch niemand thuis, ik gooi gewoon de groepekkast eens uit. Aldus geschiedde, de IC-7000 aan de 12 Volt accu, de netspanning van het hele huis uitgeschakeld en weer naar de shack. En jawel hoor, helemaal stil. Helemaal stil ? Dus geen storing meer ? Nee.... Da's gek..... Dan weer naar beneden, alle automaten weer ingeschakeld en weer naar boven. Nog steeds geen storing ? Da's gek....

Alleen.... de PC in de woonkamer staat nog uit. Die gaat niet vanzelf aan als de spanning wordt ingeschakeld. Het zal toch niet waar zijn ? Hup, naar beneden, de PC inschakelen. De PC is aangesloten op een master / slave schakelaar zodat na het inschakelen van de PC automatisch de monitor, printer, scanner en externe harde schijven worden ingeschakeld. Weer naar boven, en jawel hoor, volle bak storing op HF.

Wat nu, zo alleen thuis.... O ja, Philips Dect met huistelefoonfunctie. Mezelf gebeld, één telefoon bij de luidspreker van de IC-7000 en de andere aan mijn oor. Weer naar beneden en stuk voor stuk de randapparatuur uitgeschakeld. En waarempel, bij het uitschakelen van één van de externe harde schijven kwam er het lawaai uit de telefoon spontaan tot rust....

Apparaat afgekoppeld, mee naar boven en weer aangesloten. Inderdaad, een breedband stoorzender zodra de voeding belast wordt.

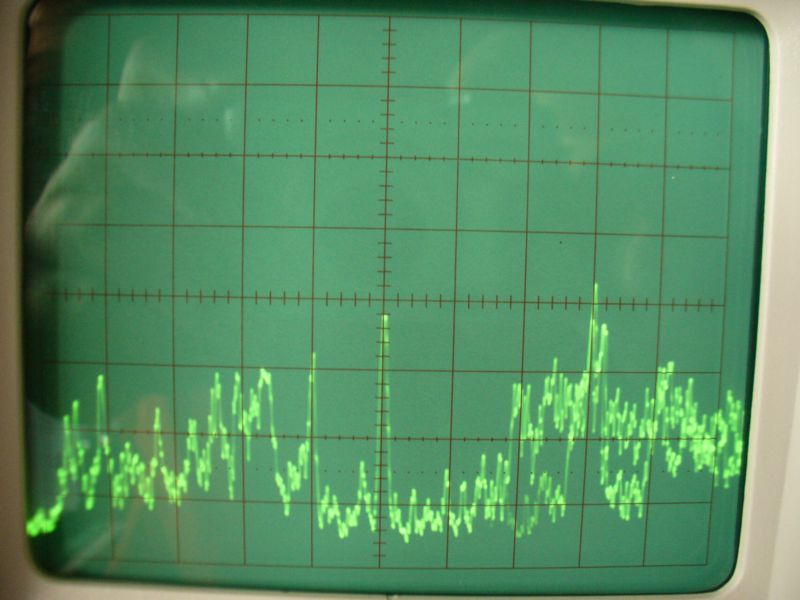

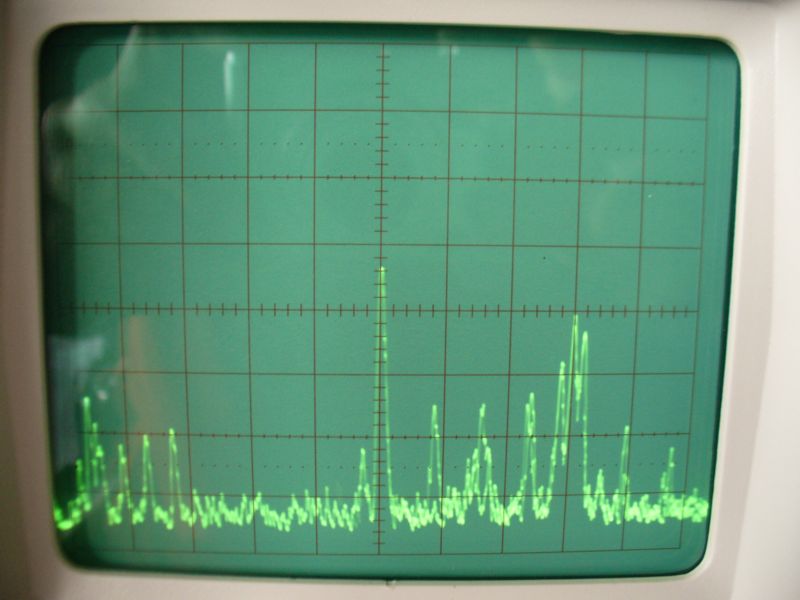

12 MHz met uitgeschakelde harddisk

Dan de voeding maar eens bekijken. Die voldoet tenminste aan alle gestelde eisen van deze tijd:

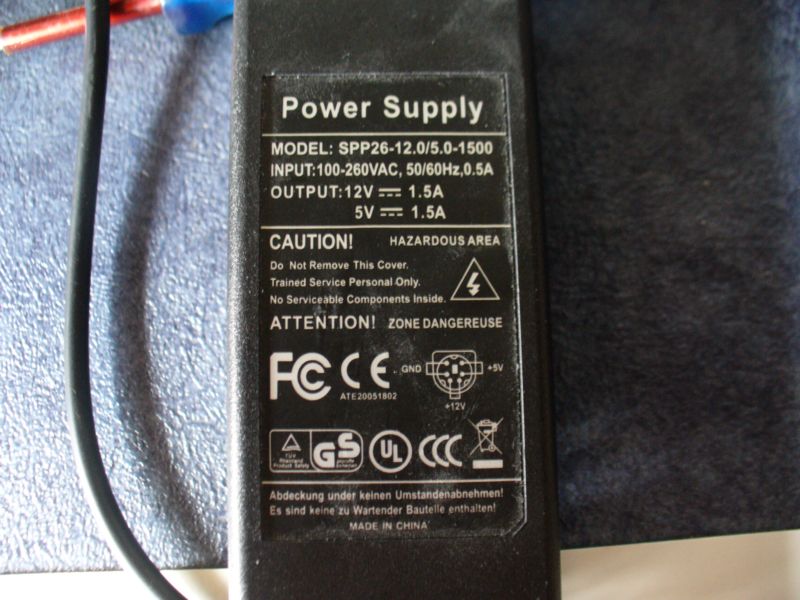

FCC, CE, Geprufte Sicherheit.... En dan toch als stoorzender werken..... O, ik mag hem niet eens openmaken want er zitten geen bruikbare onderdelen in. Dat had ik inmiddels wel gemerkt.... Kijk maar eens mee:

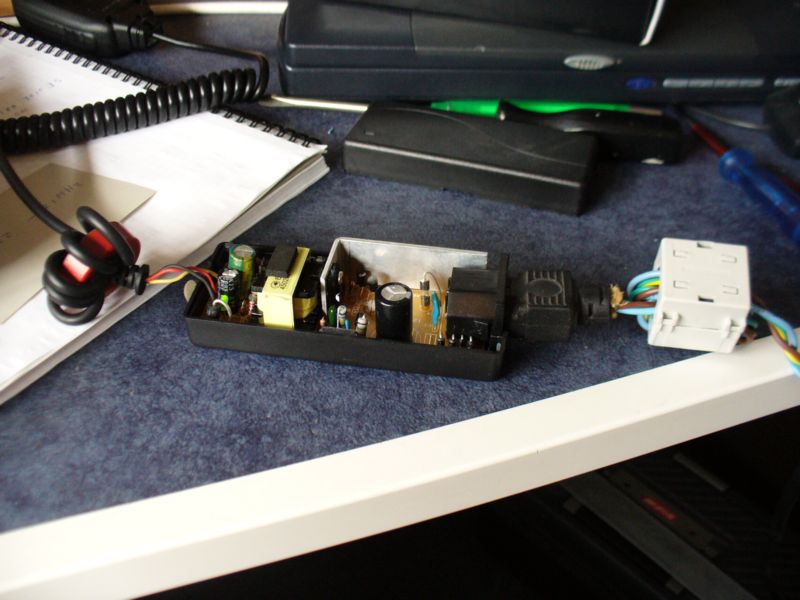

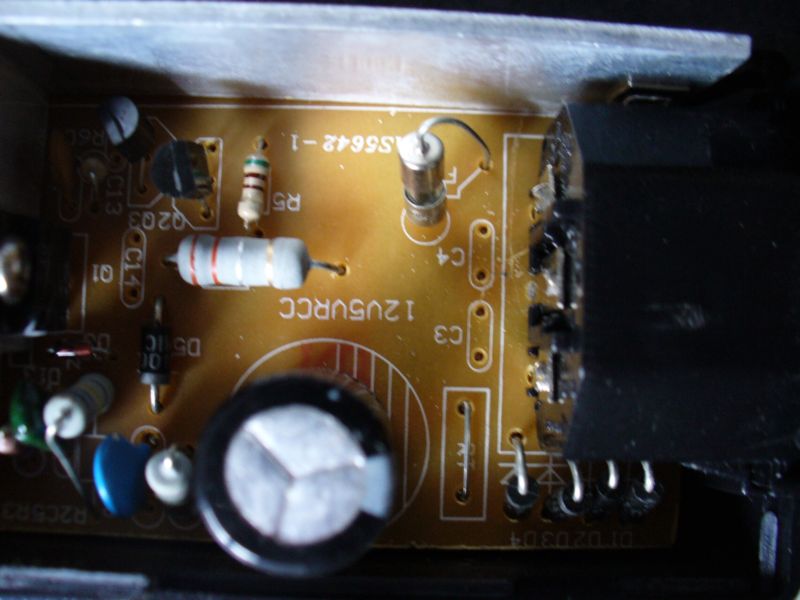

Ook hier is op onderdelen bespaard...  C4 en C3 (van de fase en nul naar de aarde) ontbreken evenals een ontstoorspoel. RT zal wel een NTC hebben moeten zijn om de iinschakelstroom te beperken. Nou, dan zelf maar eens wat filteren....

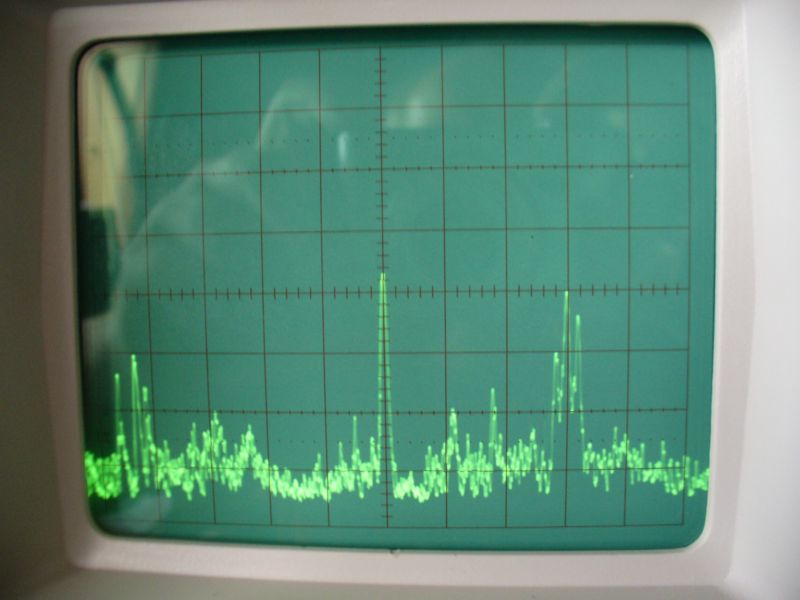

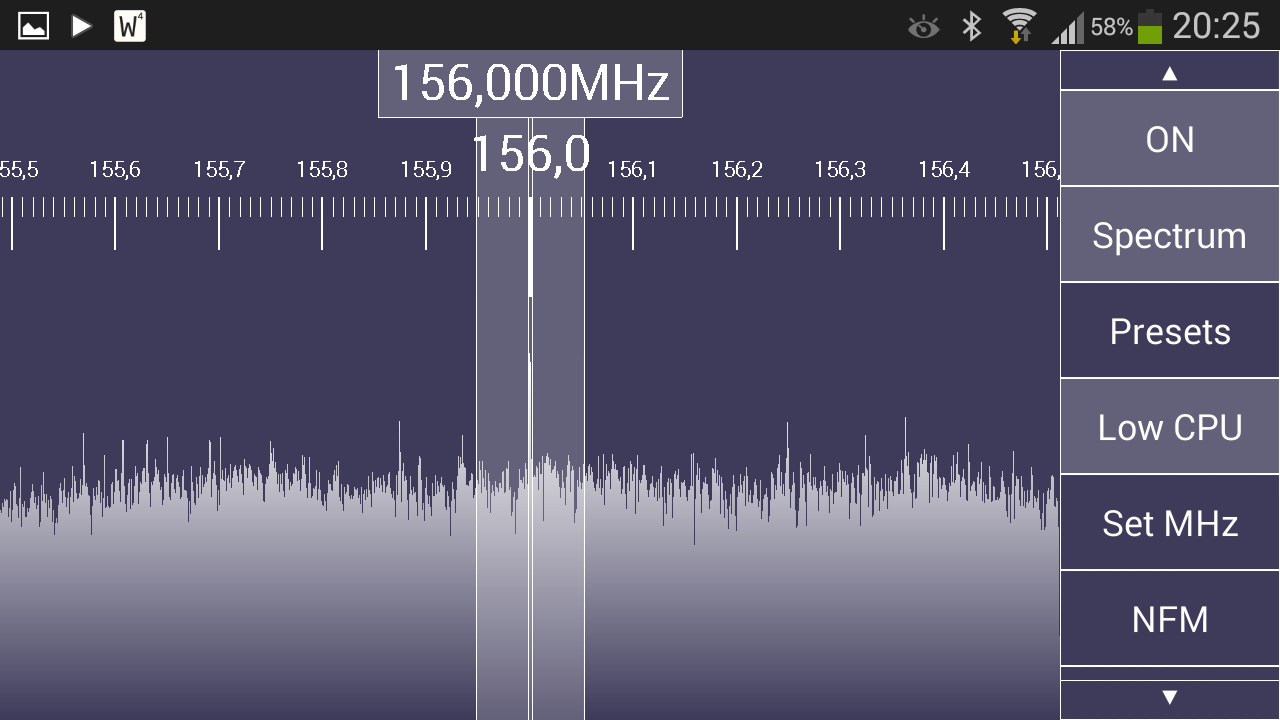

En zie hier het resultaat:

Da's in ieder geval een stuk schoner rondom de 12 MHz. Helaas zit er nog zat rommel in rond de 80 meterband:

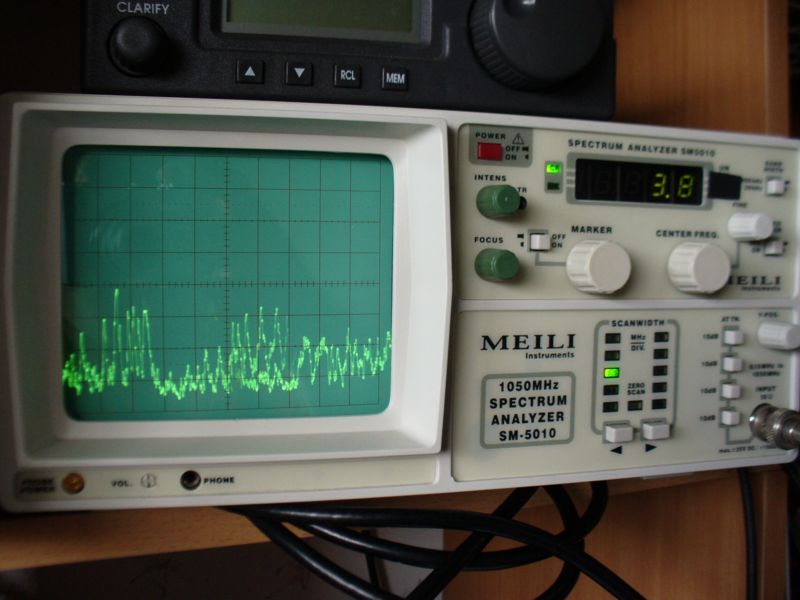

80 meter met filters en harddisk aan

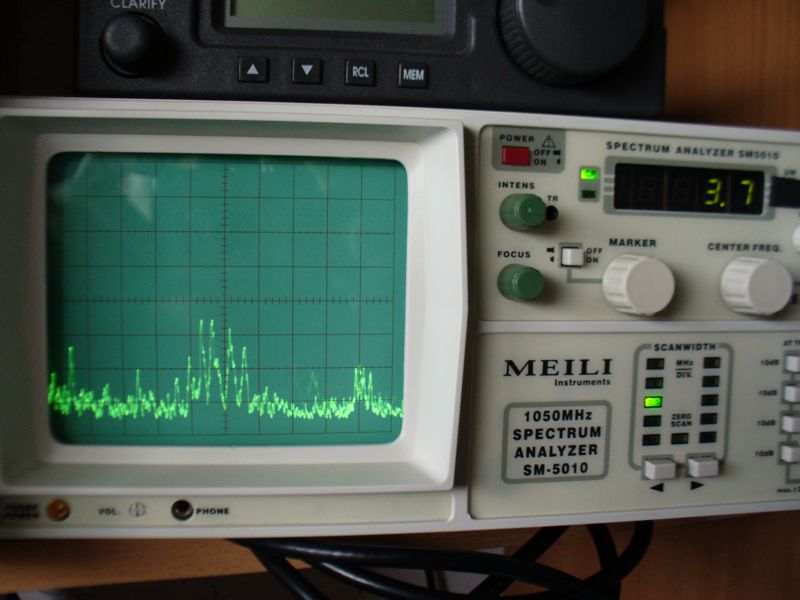

80 meter met harddisk uit

Ik zal eerdaags eens 2 condensatoren op de voedingsprint solderen van een geschikte spanning en eens kijken of dat de rommel op 80 meter nog een beetje omlaag kan halen. Deze metingen zijn gedaan met de voeding ca. 3 meter bij de antenne vandaan en in de praktijk zit er een meter of 8 en 2 lagen beton tussen. Het alternatief is om deze externe harddisk te verkopen aan een collega en er nog een van WD of LaCie aan te schaffen want die hebben tenminste een geschikte voeding die niet stoort.

De storende voeding is onderdeel van een set van 3,5 inch inbouwframe en voeding zoals het hier in her Westland bij computerzaken wordt aangeboden.
