Rotor display met PIC

April 2010: Potmeter vervangen door kompas sensor

Bij Antratek ( www.antratek.nl ) is een kompas sensor te koop, de Devantech CMPS03.

http://www.antratek.nl/Compass-modules.html

Deze sensor heeft een i2c uitgang die door PD2RZ nu wordt ingelezen op de PIC 16F877. De sensor is momenteel gemonteerd in een PVC buis die onder de beugel van de antenne is gemonteerd. De antennerichting wordt dus nu gewoon in de kompasrichting in graden aangegeven. Volgende stap wordt nu automatische sturing van de antenne via een numeriek toetsenbord....

Juni 2007: DX Rotor display

Het nadeel van het toepassen van een "goedkope" televisieantenne rotor is dat er geen reële stand aanduiding is en dat je dus na een aantal keer heen en weer draaien moet gaan kijken waar de antenne naar toe wijst. In principe is hij weer te kalibreren door hem helemaal linksom naar Noord en daarna weer rechtsom naar Noord te draaien maar dat duurt toch ca. 2 keer 70 seconden....

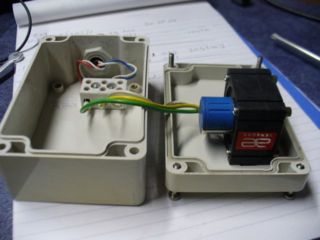

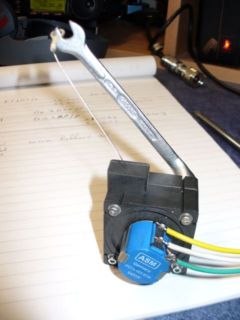

Op het QRL waren er een paar raamstand melders overcompleet, en die bleken een staaldraaad te hebben die gekoppeld was aan een terugverende 10-slags potmeter. Aangezien de mast bij mij in een steunlager draait was het vrij simpel om de behuizing met de potmeter aan de steunmast vast te maken en de staaldraad met één slag extra aan de draaiende mast, zodat de potmeter één volledige slag maakt bij het ronddraaien van Noord naar Noord.

Merk: ASM
Type: WS42-750-R1k-L35-2
Messlänge: 750 mm; rode sticker meldt nog AE sensors.

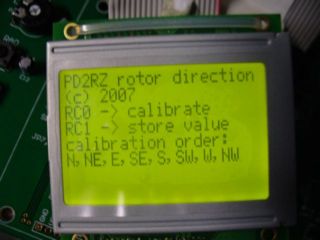

Ook heb ik nog eens het geluk een broer te hebben (PD2RZ) welke best handig is met programmeren dus toen hij mij de antenne uit zag richten via de universeelmeter vroeg hij of het niet handiger was om een cirkel op een grafisch display te hebben voor de standaanwijzing. Natuurlijk is dat handiger, broertje !!

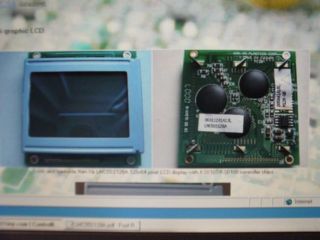

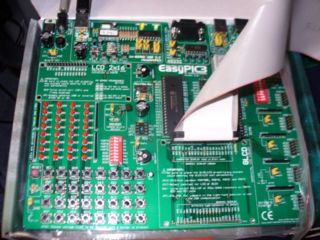

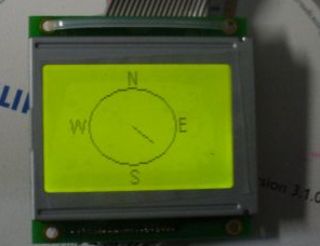

We hebben allebei de beschikking over de Easypic3 ontwikkelomgeving ( http://www.mikroe.com/en/ ) met grafisch display dus hij had al snel een start gemaakt. Cirkel komt op het display, toont de windrichtingen en waarempel, een wijzer draait over het scherm als ik aan een potmeter op het ontwikkelbord draai....





Aan deze pagina wordt gewerkt, net als aan de hardware.
