Zonnepanelen installatie

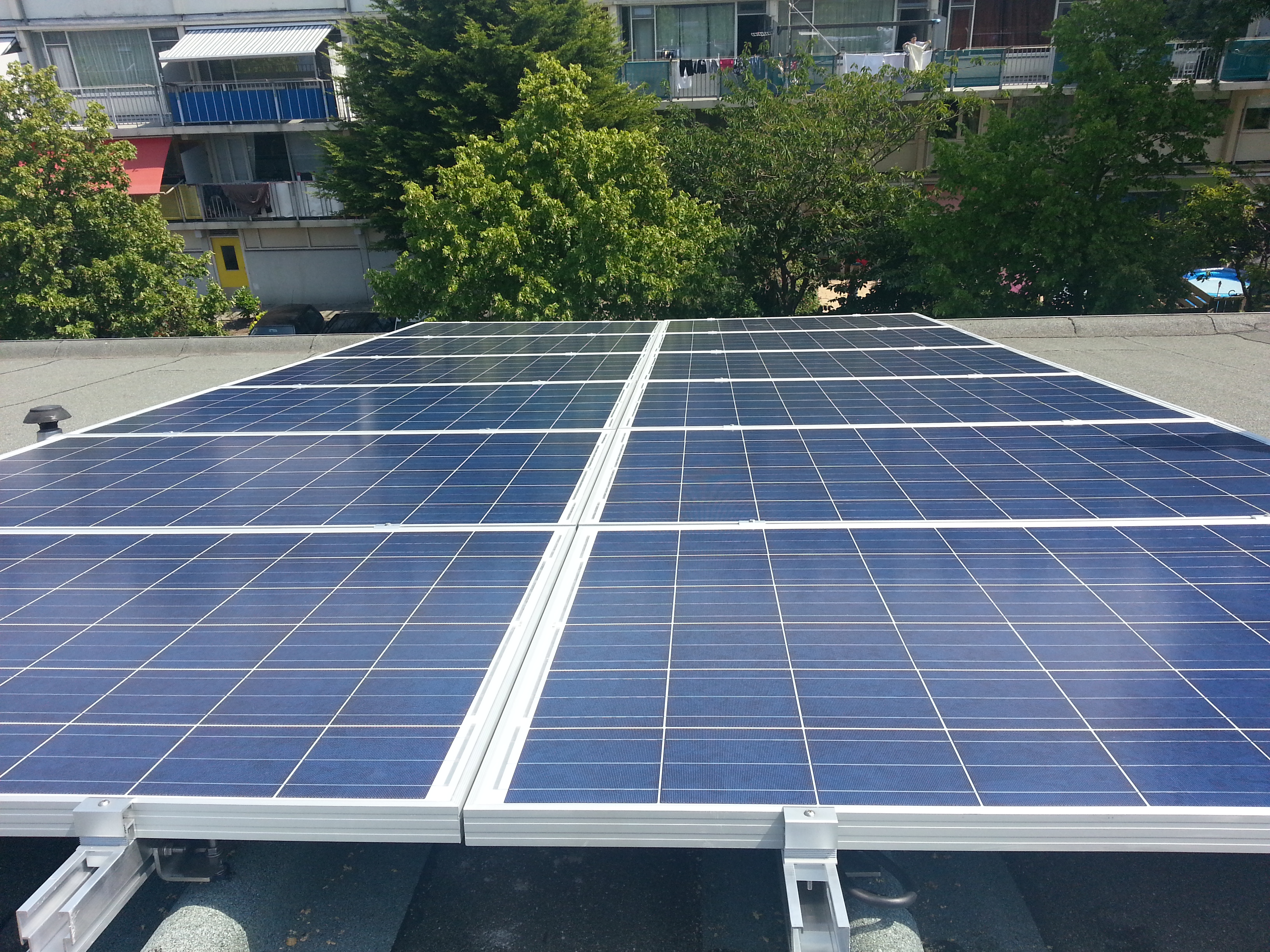

Dakhelling 15 graden. Montage Landscape met korte kant richting Zuiden, 1 set Yingli panelen, 12 stuks, totaal 3000 WP.

Van de website: (Beetje reclame mag wel...)Compleet Systeem Yingli 3000 watt met 12 zonnepanelen en Enphase micro omvormers. Deze micro set zonnepanelen van Yingli heeft zich de afgelopen tientallen jaren bewezen. De set bestaat uit 12 zonnepanelen van poly chrystal met 250 wattpiek opbrengst per paneel met +5% tolerantie (meer vermogen dan 250wp) 12 enphase micro omvormers en een enphase energie envoy (Enegiemonitoring). Wattco.nl levert deze set van Yingli compleet met standaard 10 jaar productgarantie en met 82% vermogensgarantie na 25 jaar. De micro omvormers hebben in combinatie met de Enphase energie envoy 20 jaar garantie.

Een aantal leveranciers hebben een offerte uitgebracht waarbij iedereen uitkwam op een maximum van 6 panelen op de gegeven oppervlakte. De "vrije ruimte" op het dak was 3,6 * 6,5 meter. Iedereen gaat uit van montage onder een hoek van 30 graden. Door de schaduw die de panelen dan geven op elkaar moet er één paneel afstand tussen zitten dus konden er geen 12 op. Dat allemaal onder het mom van een rendement van 95 procent in plaats van 85 procent bij platte montage. Er was er toch één die positief reageerde op mijn opmerking dat 85 procent van 3000 WP toch meer is dan 95 procent van 1500 WP.

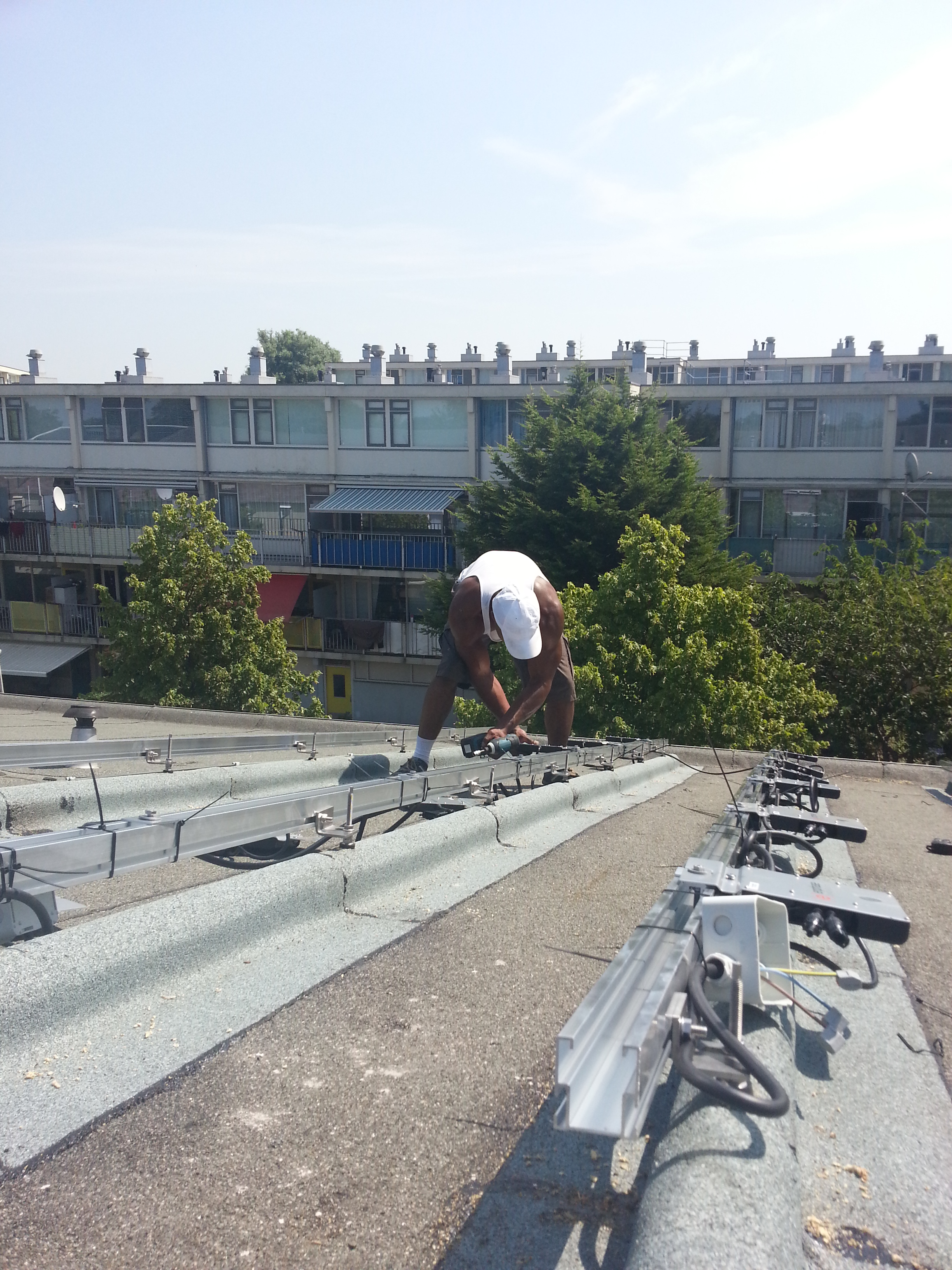

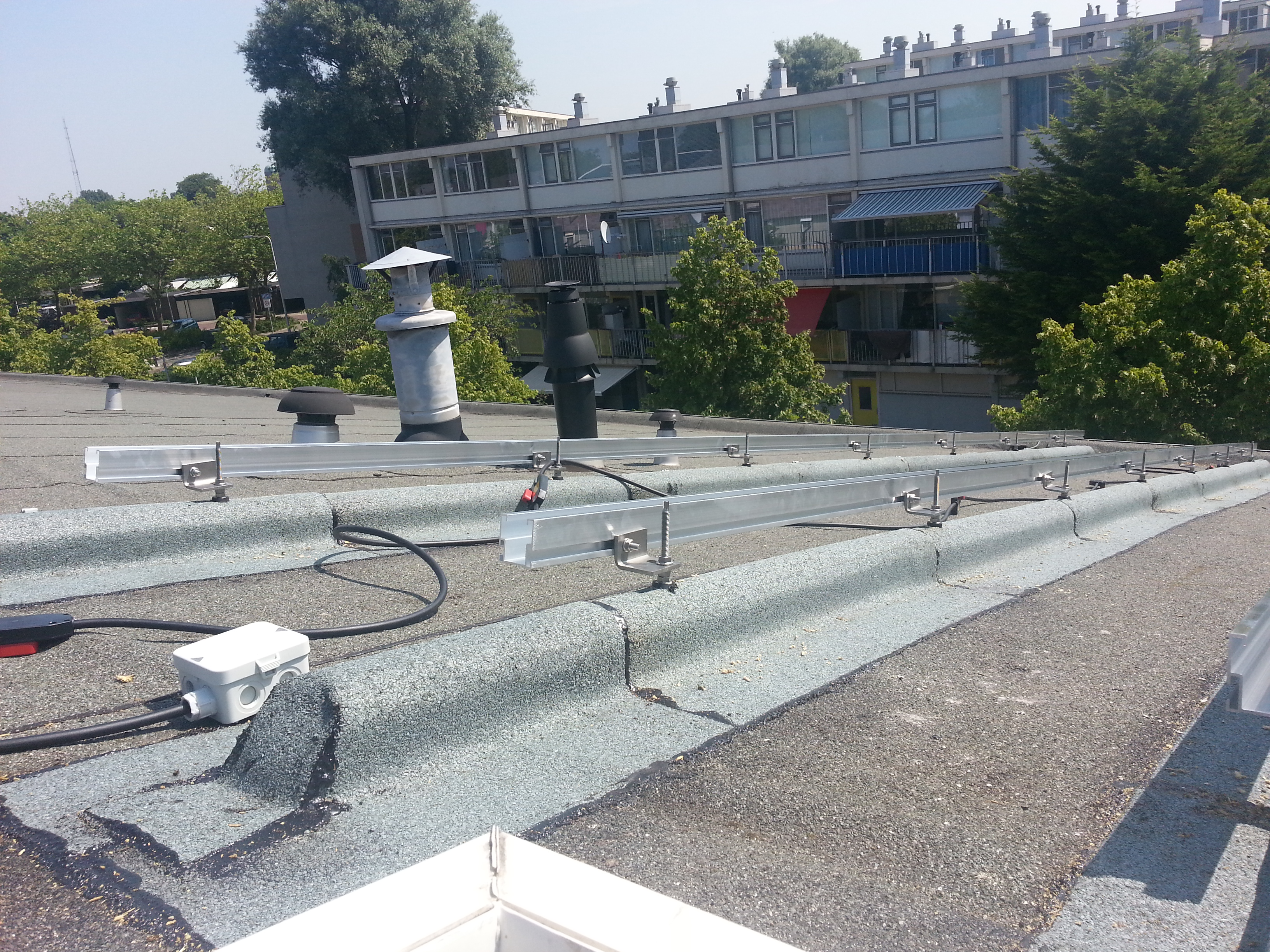

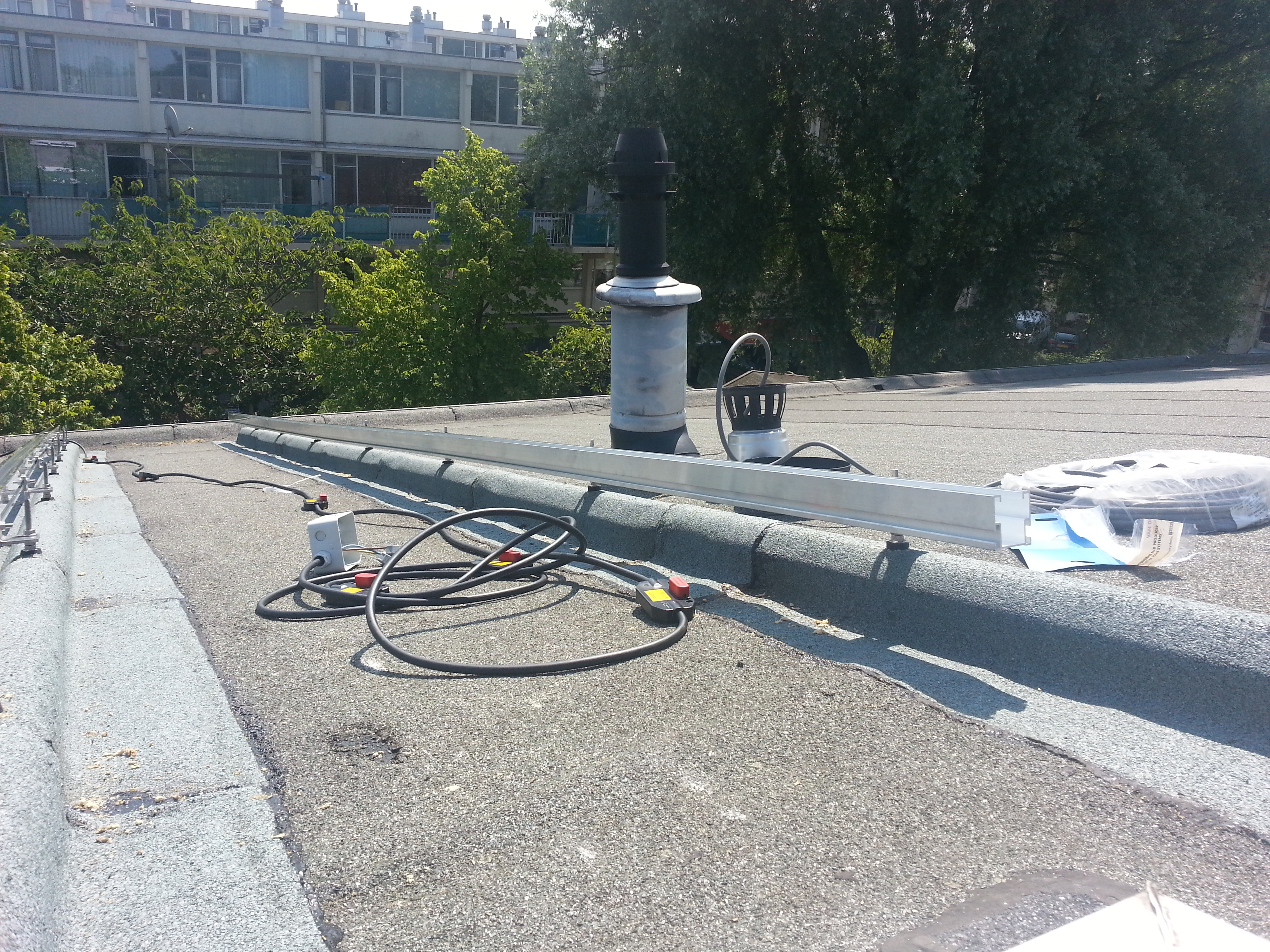

's Morgens komt de zon op boven de flat die op de eerste foto te zien is. Daar pakken we dan al vroeg de zon, die dan draait om uiteindelijk aan de kant tegenover de flat onder te gaan. De verkoper van Wattco (die leverancier is het uiteindelijk geworden) heeft meegekeken op het dak en gelet op de positie van de panelen, de vlakke montage en de vast gemonteerde afvoerbuizen van de CV en de beluchting adviseerde hij om microinverters toe te passen per paneel om de opbrengst van de overige panelen niet mee te laten dalen met de schaduw op één of meer van de panelen. Zo is het uiteindelijk ook uitgevoerd en afbeeldingen laten zien dat er momenten zijn dat de andere panelen een uur lang per paneel 100 Watt meer leveren dan het paneel in de schaduw van de CV pijp en dus ongeveer 1,1 KWh per dag extra hebben opgeleverd t.o.v. een installatie met één omvormer.

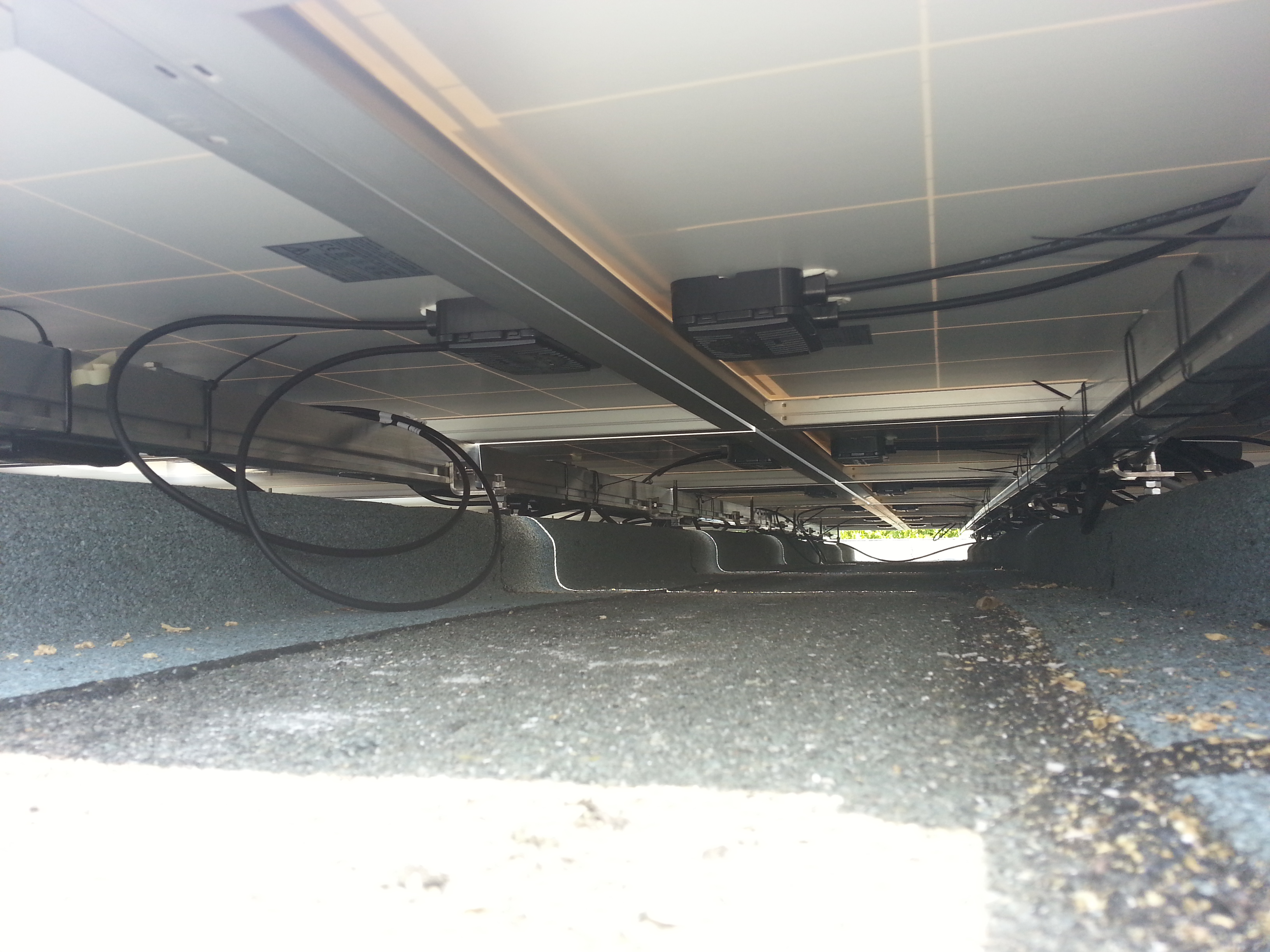

De microinverters hebben een doorgeluste 230 Volt aansluiting, waarover ze via PLC communicatie in het 50 - 150 kHz gebied met de Envoy centrale communiceren. Als zend en luisteramateur heb ik nog geen hinder hiervan opgemerkt. De microinverters schijnen zo intelligent te zijn dat ze hun "zendvermogen" afstemmen op de communicatie niveaus. Afbeeldingen door klikken te bekijken op groot formaat in nieuw venster.

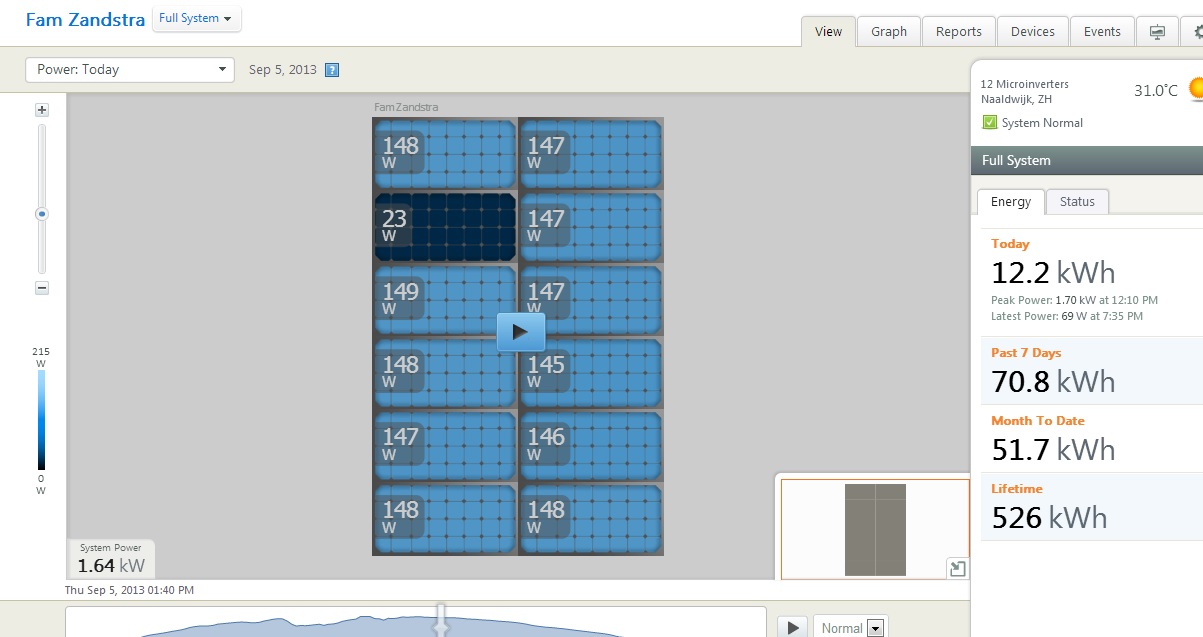

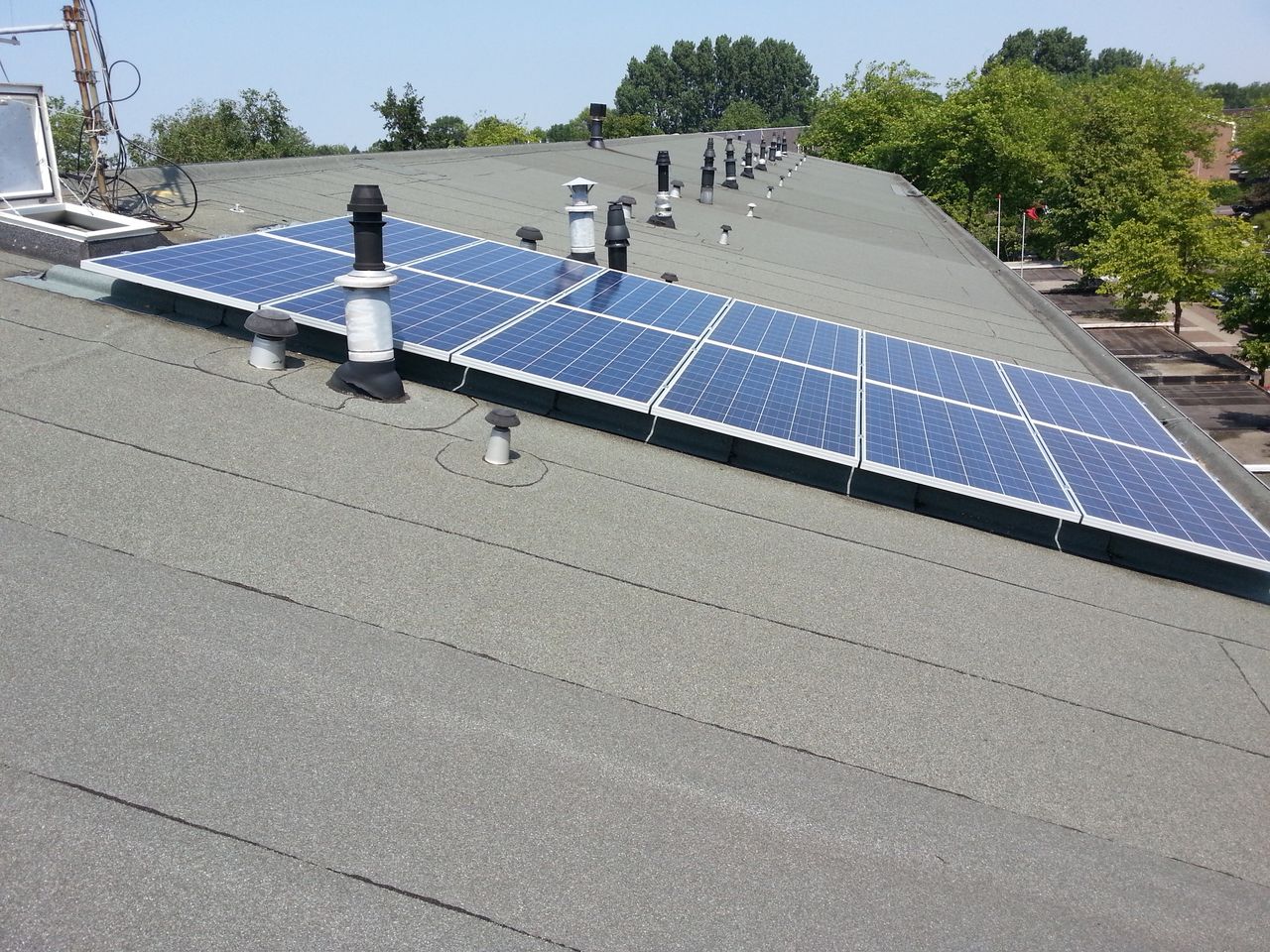

Hieronder is te zien dat één paneel op 23 Watt draait en de rest op ruim 140 Watt. De schoorsteenpijp op de derde foto hierboven veroorzaakt deze schaduw.

22 juli 2013 in gebruik genomen en nu al 526 kWh opgebracht....
Verwachte rendement is ongeveer 7 procent op jaarbasis. Dan moet de rente op de spaarrekening toch behoorlijk stijgen.....

Actuele informatie over de opbrengsten  vindt u hier:



Op de PV calculator website kun je je gegevens invoeren en wordt een verwachtte opbrengst over een heel jaar voor je uitgerekend:

Performance of Grid-connected PV

NOTE: before using these calculations for anything serious, you should read [this]

PVGIS estimates of solar electricity generation

Location: 52°2'20" North, 4°16'25" East, Elevation: 2 m a.s.l.,


Solar radiation database used: PVGIS-CMSAF

Nominal power of the PV system: 3.0 kW (crystalline silicon)
Estimated losses due to temperature and low irradiance: 7.7% (using local ambient temperature)
Estimated loss due to angular reflectance effects: 4.1%
Other losses (cables, inverter etc.): 8.0%
Combined PV system losses: 18.6%

Fixed system: inclination=20°, orientation=90°
MonthEdEmHdHm
Jan 1.75 54.2 0.74 23.0
Feb 3.31 92.6 1.33 37.3
Mar 6.74 209 2.65 82.2
Apr 11.30 339 4.52 136
May 12.90 401 5.30 164
Jun 13.50 406 5.60 168
Jul 12.40 383 5.17 160
Aug 10.30 320 4.29 133
Sep 7.44 223 3.06 91.8
Oct 4.22 131 1.73 53.5
Nov 1.97 59.1 0.84 25.1
Dec 1.43 44.3 0.63 19.4

Yearly average 7.29 222 3.00 91.1
Total for year 2660 1090


Ed: Average daily electricity production from the given system (kWh)
Em: Average monthly electricity production from the given system (kWh)
Hd: Average daily sum of global irradiation per square meter received by the modules of the given system (kWh/m2)
Hm: Average sum of global irradiation per square meter received by the modules of the given system (kWh/m2)







PVGIS © European Communities, 2001-2012
Reproduction is authorised, provided the source is acknowledged
See the disclaimer here
