2 maart 2013

Nadeel van een open steunlager en het overslaan van het onderhoud als de herfst voorbij is gaat is dat je dan opeeens een antenne hebt die vaststaat en zich nog met veel moeite laat draaien tussen 0 en 180 graden. Maar goed, dan maar op 150 graden richting Luxemburg en jawel, tijdens de contest mijn eerste verbinding op 2 meter met Zwitserland. HB9QT uit JN47BC, over 611 km. En één is maar alleen, dus kort daarna nog een keer met HB9CYY/p uit JN37OJ, over 531 km. Waarschijnlijk hebben die conteststations iets grotere antennes dan ik maar Zwitserland kan erbij in de boeken....





25 april 2010

Na een grondig onderzoek van de bezoekersstatistieken blijkt dat nog geen 3 % van de bezoekers een horizontale resolutie heeft die lager ligt dan 1024 pixels.
Ik heb dan ook de indeling van de website maar aangepast naar deze 1024 pixels, onder andere door de menu balk uit het hoofdscherm naar links te verplaatsen.

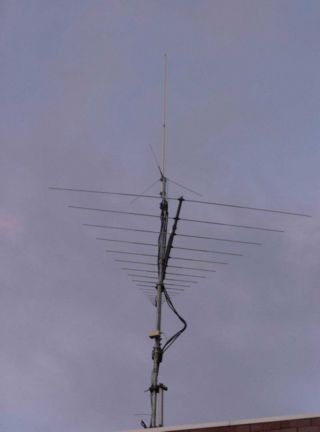

Zondag, 24 juni 2007: DX op 6 meter met IJsland en met de TV kaart in de PC met de buitenantenne naar TVE (Spanje) zitten kijken. Een Spectrum Analyzer is toch wel handig. Een overzicht van een band (bijvoorbeeld 10, 2 of 6 meter) op het scherm terwijl je zit te solderen, en ineens zit het scherm vol activiteit. Dan wordt het tijd om de FT-857 van de repeater af te halen en eens te luisteren waar al die drukte vandaan komt. Na IJsland ging de 6 meter band ook nog open richting Amerika, maar aangezien de QRPieten 's ochtends om 6 uur al weer wakker zijn kon ik het niet te laat maken. De Logper van Create, de CLP51301N, van 50 tot 1300 MHz staat nu horizontaal in de mast, de LogPer van 140 tot 1300 MHz die ik in Rosmalen heb gekocht staat nu verticaal in de mast. De rotor is nu voorzien van een mast mét steunlager en dat staat een heel stuk stabieler. De verticale LogPer doet niet onder voor de X-510, alleen moet je iets vaker een stukje draaien.

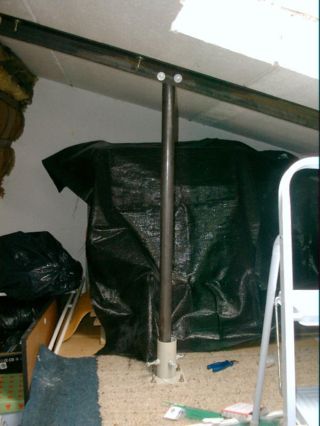

De X510 van Diamond is uit de mast, met zijn 5 meter 10 bovenop de rotor zwiepte dat toch te veel, de V-2000 van Diamond staat weer bovenop de mast, dus ook verticaal doet 6 meter weer mee. Via het dakraam wat in het 15 graden hellend dak is ingebouwd heb ik toegang tot de antenneinstallatie. Onder het dak ziet de mastconstructie er zó uit:

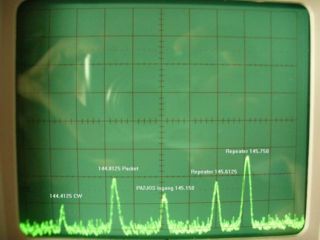

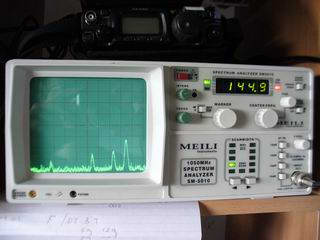

De V-2000 is standaard aangesloten op de Spectrum Analyzer, de SM5010 (Hameg HM 5010 clone) die ik via Ebay heb gekocht.Zo kan ik 6, 2 en 70 in de gaten houden met één antenne.





Inmiddels heb ik ook het Service Manual van de HM 5010 (Duits en Engels) ontvangen, in PDF formaat, want er zijn nog wel wat dingen die ik aan zou willen passen. Als je het apparaat inschakelt start hij altijd op in de stand 100 MHz / divisie in plaats van in te schakelen op de laatst gebruikte stand. Dit blijkt inmiddels eenvoudig op te lossen door bij de toegepaste up/down counter ( MC14029 ) gebruik te maken van de preset ingangen, de 5010 schakelt nu in op de zelf gekozen stand en loopt daarna naar wens keurig omlaag of omhoog in span breedte. In de toegepaste schakeling hangt pen 1 van de 14029 via een condensator aan de +5 Volt en via een weerstand van 1 Mega Ohm aan de massa. Bij het inschakelen van de analyzer is pen 1 (Preset Enable) lang genoeg hoog om de preset waarde (in mijn geval 1 MHz per divisie) uit te sturen. Hiervoor heb ik pen 12 en 13 (B en C) losgekoppeld van de schakeling en samen via een weerstand van 1 K aan de + 5 Volt aangesloten.

Audio is alleen goed te horen als de 5010 in de stand "zero scan" staat, in alle andere modes hoor je ALLE modulatie door elkaar heen. Er moet dus een schakelingetje bij wat gestuurd wordt met de "zero scan" LED, zodat er ook alleen geluid uitkomt als hij in een geschikte mode staat. Het service manual is beschikbaar voor geïnteresseerden via bovenstaande link.

Ook wil ik er een gebufferde IF uitgang op maken om een portable TV als achterzet te kunnen gebruiken. Zo kan bij echte DX eenvoudig gezien worden waar de signalen vandaan komen. De IF blijkt ergens op 1900 MHz te liggen. Dat wordt nog even studeren.....

Ook zat er één (irritante) rode LED op de SM 5011 die knipperde als er een mode gekozen werd (bijvoorbeeld te grote Span, te kleine bandbreedte) waarmee het weergegeven signaal niet geschikt is voor niveaubepalingen. Van deze rode LED is gelijk met de modificatie van de preset de SMD weerstand verwijderd. Die irriteert me nooit meer.....
