LoRa ontvanger met Maduino board of TTGO t-deer en Windows software

Voor het ontvangen van LoRa (telemetrie en foto data) staat op mijn website een beschrijving voor de Raspberry Pi met RFM module.



Het kan nog iets eenvoudiger, met een LoRa module en een Arduino module, waarbij de Arduino module als COM poort de data doorgeeft aan de Serial Gateway software van Dave Akermann

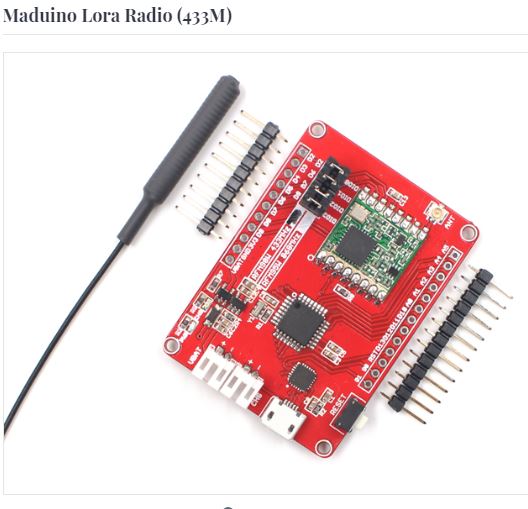

Maar ook dat vereist weer bedrading tussen de LoRa module en de Arduino, in dit geval heeft Makerfabs een module ontwikkeld met de naam "Maduino LoRa Radio (433M) waar zowel de Arduino, de USB poort, de LoRa module en de antenneaansluiting al op zitten.




Link naar Makerfabs Maduino ISM boards (433 voor EU)



De Serial Gateway software van Dave Akerman met de Arduino Nano was op 2 regels na compatibel met deze hardware. De regels die in de arduino Ino file aangepast moesten worden waren de verwijzingen naar DIO5 (die op de Maduino op d8 zit) em de DIO0 (die op de Maduino op d2 zit).

Hieronder de link naar de Arduino file, die met de Arduino ontwikkelomgeving in de Maduino is te programmeren:

uploads/images/LoRaArduinoSerial-MADUINO.zip



Kies in de Arduino ontwikkelomgeving voor:

Hulpmiddelen

Board: pro or mini

Processor: atmega328p 3,3 V 8 MHz

Poort: de seriële poort die door Windows aan de aangesloten Maduino is toegewezen.

Progammer: Arduino as ISP

Daarna voor:

Schets: Upload

Als het goed is gegaan kan je daarna de Arduino software sluiten.



USB eruit, er weer in en de Serial Gateway software starten. Als ADMINISTRATOR anders kan de software de com poorten niet benaderen !



uploads/images/LoRaSerialGateway-master.zip



Vul daar je roepletters in, kies Enable habitat, stel frequentie en mode in en druk op SET en voila, daar gaat hij !



Er is 1 klein nadeel aan deze tracker t.o.v. de Raspberry Pi, er zit geen upload in van de luisteraar positie, maar de SSDV packets gaan keurig naar de SSDV pagina en de telemetrie pakketten komen ook keurig in de taart terecht !



Bij de Maduino wordt een helical achtig antennetje geleverd met connector, als je de antenne afknipt kun je je eigen antennestekker aan dit kabeltje solderen.



Copyright Notice: Images from the Maduino board are property of the Makerfabs (website) and the gateway arduino and Windows software is made by Dave Akerman.



De TTGo t-deer arduino lora module is ook aan te passen en te gebruiken als serial gateway met bovenstaande software.

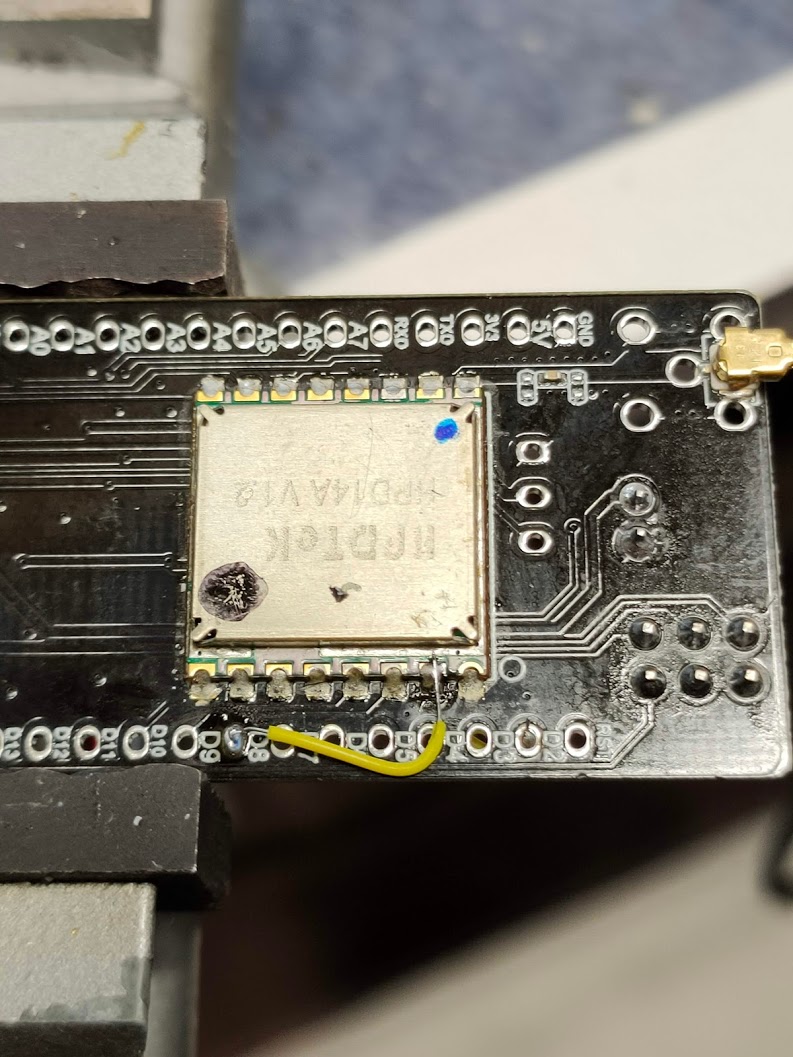

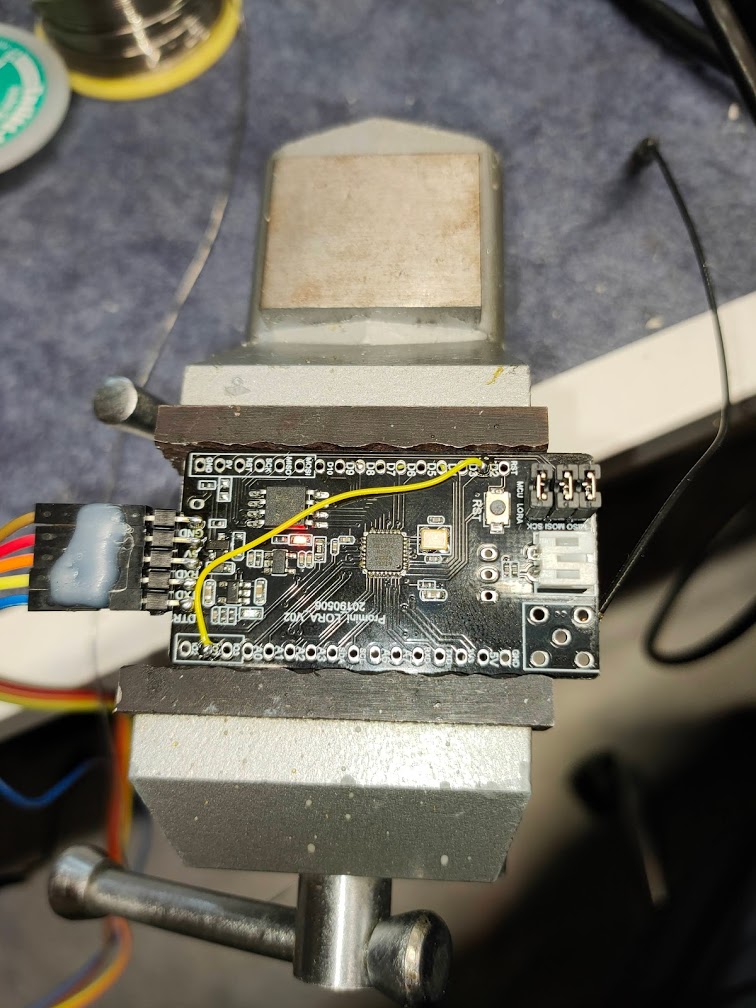

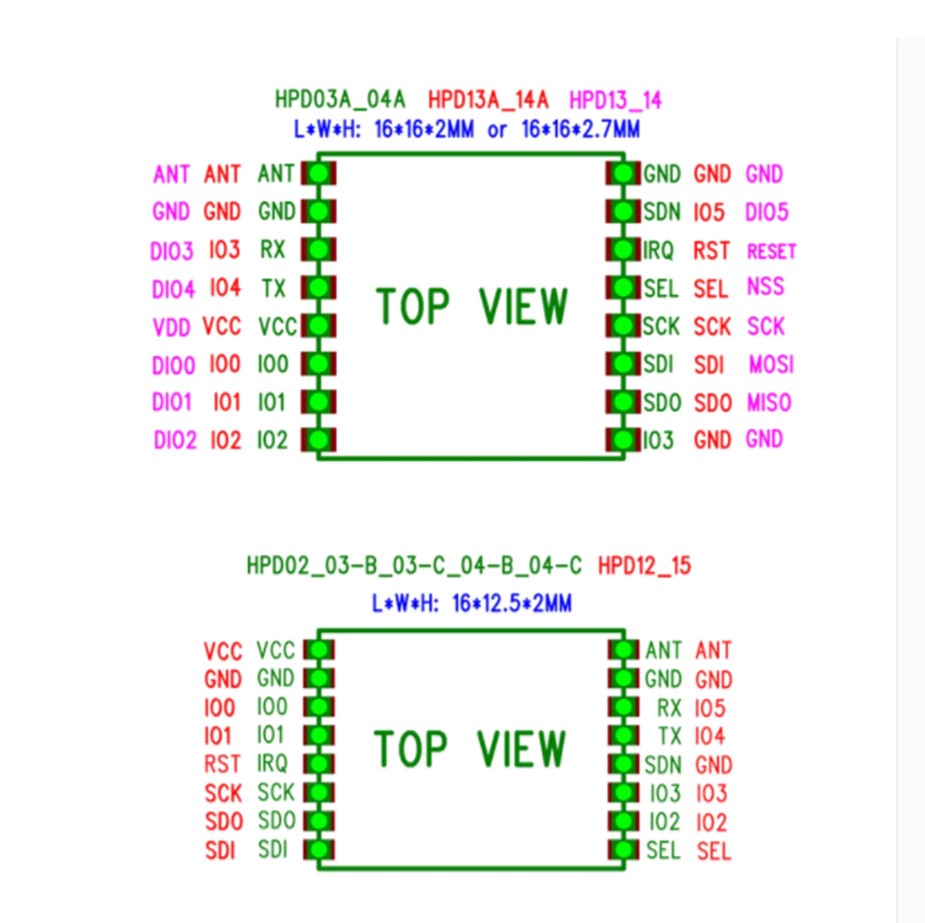

Aanpassingen: Op de print een verbinding maken tussen IO1 (dit is DIO0 van de HPD14A lora module) en D2 (digital input 2 van de arduino) en een verbinding vanaf pin 15 van de LoRa module (HPD14A onder de sticker) naar D8 (Digital input 8 van de arduino).



Daarna dezelfde software erin schieten, met in de arduino IDE onder "hulpmiddelen" als board "Arduino Mini" en als processor "ATMega328p" en de juiste seriële poort.

De TTGO t-deer heeft geen usb aansluiting, de USB naar Serieel converter moet voor de TTGO t-deer op 5 Volt staan !! en dezelfde convertor wordt dan ook gebruikt om de TTGO t-deer als ontvanger te gebruiken.



















---
