Raspberry PI en RTL_TCP



Om de Raspberry PI te kunnen gebruiken als (remote) bron voor de RTL-SDR stick heb ik de Instructies gevolgd van http://sdr.osmocom.org/trac/wiki/rtl-sdr (hoofdstuk Building the software)

cmake gaf een foutmelding dat de opdracht niet bestond. Hiervoor was sudo apt-get install cmake nodig omdat cmake nog niet op de Raspberry PI was geïnstalleerd. Bij het commando make kwam de melding dat pkg-config niet gevonden werd. Dus tijd voor sudo apt-get install pkg-config en sudo apt-get install libusb1.0

rtl_test leverde vervolgens weer een foutmelding rtl_test: error while loading shared librarieslibrtlsdr.so.0 Om alle libraries te kunnen vinden was dus ook nog sudo ldconfig noodzakelijk.

Toen leek alles geslaagd. Starten van rtl_test -t leverde de melding

Found 1 device(s):
0: ezcap USB 2.0 DVB-T/DAB/FM dongle maar vervolgens een partij error meldingen zoals

Failed to open rtlsdr device #0
rtlsdr_demod_write_reg failed with -4
rtlsdr_demod_read_reg failed with -4
rtlsdr_demod_write_reg failed with -4
rtlsdr_demod_read_reg failed with -4
rtlsdr_write_reg failed with -4

Balen.

Toetsenbord aan Raspberry PI gehangen, meldingen op het scherm dat alle USB hardware opnieuw gedetecteerd wordt. En weer opnieuw. En weer opnieuw. Het zal toch geen voedingsprobleem zijn ?

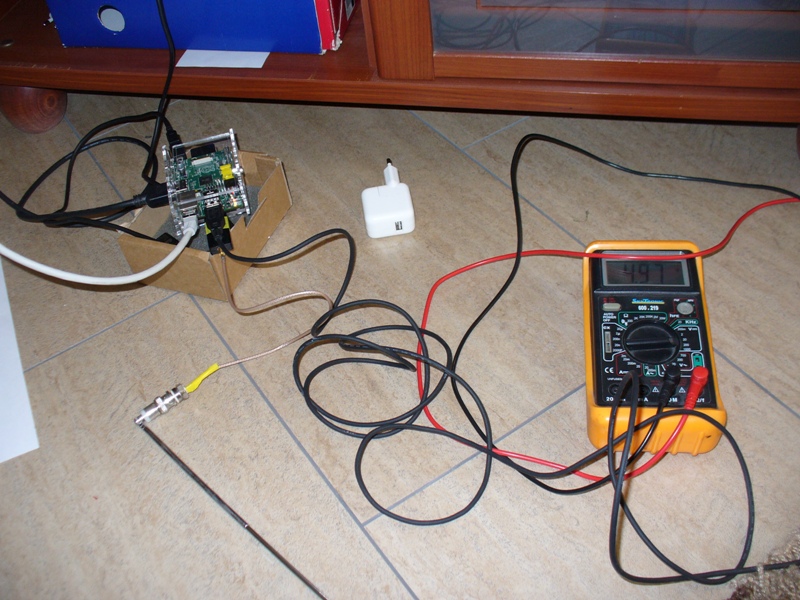

Toetsenbord eraf en doorgeknipte USB kabel eraan met universeelmeter. Ja hoor, USB spanning op de Raspberry Pi poorten tussen 3,3 en 3,9 Volt. Voor de voeding gebruikte ik een harddisk uitgang van mijn NAS en een (blijkbaar veel te dun) kabeltje van USB naar MIcro USB. Andere kabel gezocht, USB naar mini USB maar dan dikker, verloopstekkertje mini USB naar Micro USB en weer starten.

Spanning op de USB poorten van de Raspberry Pi is nu 5.09 Volt met aangesloten RTL-SDR

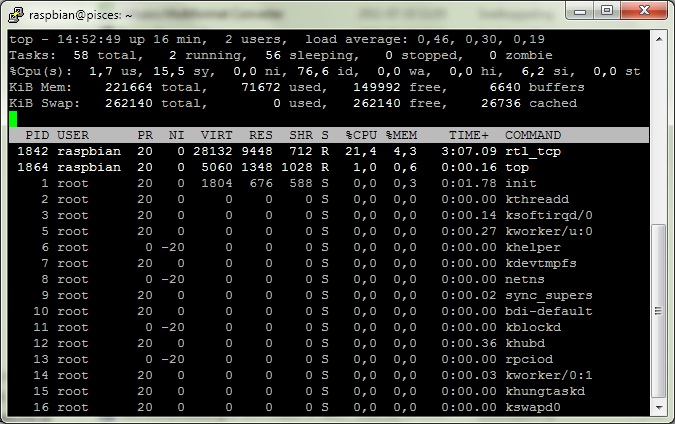

rtl-tcp -a 192.168.0.xxx -s 1024000 gestart, geen foutmeldingen !!!!

sdr-sharp gestart op remote PC en juiste IP adres ingetikt. loopt als een tierelier





Uiteindelijk heb ik bij de RaspberryPI nog de SMD zekeringen voor de USB uitgang doorverbonden. Over deze zekeringen valt bij een stroom van 150 mA (De FuncubeDongle) een spanning van 0,6 Volt. En dat compenseren met een hogere voedingsspanning op de PI is ook niet zo'n goed idee. Nu moet ik maar goed oppassen en geen kortsluiting maken op de USB uitgang.



Omdat er soms problemen zijn met het leveren van genoeg stroom voor de SDR dongels heb ik wat metingen gedaan m.b.t. de opgenomen stroom en de spanningsval bij gebruik van een 3 meter en een 5 meter USB verlengkabel



Dell Vostro 1540 geeft 5,10 Volt bij onbelaste USB poort.
Toegepaste USB kabels: 3 en 5 meter, High Speed USB Revision 2.0 Shielded 28awg

NoElec R820T verbruikt 100 mA, spanning daalt naar 5.07 Volt, achter 3 meter 5.02 Volt, achter 5 meter 4.99 Volt.

NoElec E4000 verbruikt 64 mA, spanning daalt naar 5.07 Volt, achter 3 meter 5.05 Volt, achter 5 meter 5.03 Volt.

De FCD-Pro-Plus verbruikt 160 mA, spanning daalt naar 5.06 Volt, achter 3 meter 5.00 Volt, achter 5 meter 4.95 Volt.

Daarnaast nog een Trust powered 7 poorts hub (17525) getest, onbelast 5.18 Volt en dat daalt niet met één van de SDR sticks.



Dongle Type U Direct U after 3 m USB cable U after 5 m USB cable I (mA)

NoElec R820T 5.07 5.02 4.99 100
NoElec E4000 5.07 5.05 5.03 64
FCD Pro + 5.06 5.00 4.95 160

 USB extension cable used is High Speed USB Revision 2.0 Shielded 28awg either 3 m or 5 m long
